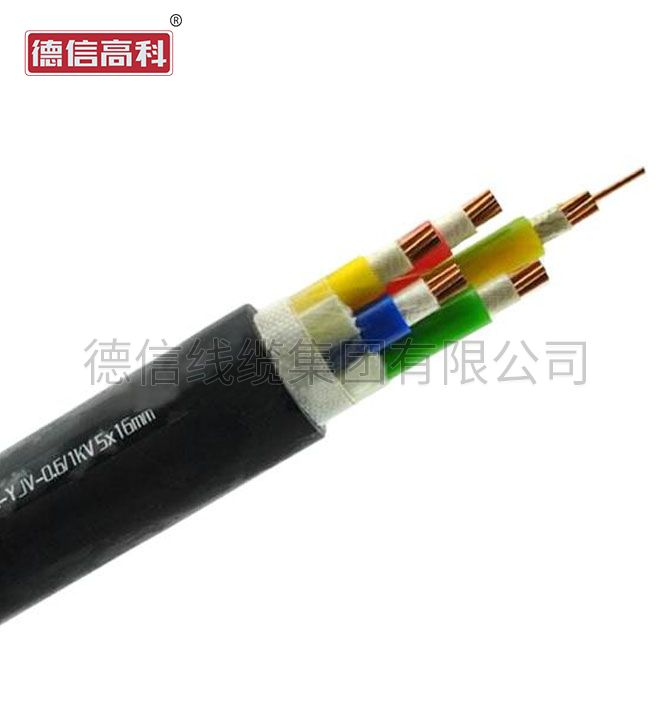

NH耐火系列

耐火电缆是指在火焰燃烧情况下能够保持一定时间安全运行的电缆。我国国家标准GB12666.6(等IEC331)将耐火试验分A、B两种级别,A级火焰温度950~1000℃,持续供火时间90min,B级火焰温度750~800℃,持续供火时间90 min,整个试验期间,试样应承受产品规定的额定电压值。耐火电缆广泛应用于高层建筑、地下铁道、地下街、大型电站及重要的工矿企业等与防火安全和消防救生有关的地方,例如,消防设备及紧急向导灯等应急设施的供电线路和控制线路

产品详情

基本信息

中文名称耐火电缆

外文名称NH

执行标准GB/T19666-2005

工作温度90℃

试验方法GB/T 19216

使用条件

1.交流额定电压:U/U(V系列:600/1000VK系列:450/750VB系列:450/750V)

2.电缆最高长期工作温度

(1)阻烯聚氟乙烯绝缘及护套:70℃105℃两种;交联聚乙烯绝缘:90℃;

(2)氟塑料绝缘和护套:220℃260℃两种;氟塑料绝缘和105℃阻燃聚氟乙烯护套:90℃125℃两种。

(3)低卤低烟阻燃PVC绝缘和护套:70℃;无卤低烟阻燃聚烯烃绝缘和护套:90℃125℃两种。

3.最低环境温度:

(1)阻燃聚氯乙烯绝缘和护套:固定敷设-40℃;非固定敷设-15℃;

(2)氟塑料绝缘和护套:固定敷设-60℃;非固定敷设-20℃;

4.电缆安全敷设温度不应低于0℃

5.耐火特性:

符合IEC331规定 符合GB12666.6规定

火焰温度 750℃ 火焰温度 950℃-1000℃ 火焰温度 750℃-800℃

燃烧时间 3h 燃烧时间90min 燃烧时间90min

冷却时间 21h 附加电压 额定电压 附加电压 额定电压

附加电压 额定电压 附加电流 3A 附加电流 3A

附加电流 3A AB

6.敷设推荐的允许弯曲半径:非铠装、编织屏蔽电缆应不小于电缆外径的6;

钢带铠装电缆应不小于电缆外径的12;

氟塑料绝缘和护套材料电缆应不小于电缆外径的8倍。

常见型号

型号

名称

备注

NA-YJV/NB-YJV

交联聚乙烯绝缘聚氯乙烯护套A(B)耐火电力电缆

可敷设在对耐火有要求的室内、隧道及管道中。

NA-YJV22/NB-YJV22

交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆

适宜对耐火有要求时埋地敷设,不适宜管道内敷设

WDNA-YJY/WDNB-YJY

交联聚乙烯绝缘聚烯烃护套A(B)类无卤低烟耐火电力电缆

可敷设在对无卤低烟且耐火有要求的室内、隧道及管

WDNA-YJY23/WDNB-YJY23

交联聚乙烯绝缘钢带铠装聚烯烃护套A(B)类无卤低烟耐火电力电缆

适宜对无卤低烟且耐火有要求时埋地敷设,不适宜管道内敷设。

型号含义


代号

名称

Za

阻燃

ZA

阻燃A

ZB

阻燃B

ZC

阻燃C

ZDb

阻燃D

省略

有卤

W

无卤

D

低烟

U

低毒

N

耐火

NJ

耐火加冲击

NS

耐火加喷水


a Z为单根阻燃,仅用于基材不含卤素的产品。基材含卤素的,Z省略。

b ZD为成束燃烧D类,适用于外径不大于12mm即较细的产品。

分类

    在中国普通耐火电缆分为A类和B:B类电缆能够在750℃~800℃的火焰中和额定电压下耐受燃烧至少90min而电缆不被击穿(3A保险丝不熔断)。在改进耐火层制造工艺和增加耐火层等方法的基础上又研制了A类耐火电缆,它能够在950℃~1 000℃的火焰中和额定电压下耐受燃烧至少90min而电缆不被击穿(3A保险丝不熔断)A类耐火电缆的耐火性能优于B类。 另外,矿物绝缘电缆是耐火电缆中性能较优的一种,它是由铜芯、铜护套、氧化镁绝缘材料加工而成的,简称MI(minerl insulated cables)电缆。该电缆完全由无机物构成耐火层,而普通耐火电缆的耐火层是由无机物与一般有机物复合而成,因此MI电缆的耐火性能较普通耐火电缆更优且不会因燃烧而分解产生腐蚀性气体。MI电缆具有良好的耐火特性且可以长期工作在250℃高温之下,同时还有防爆、耐腐蚀性强、载流量大、耐辐射、机械强度高、体积小、重量轻、寿命长、无烟的特点。但价格贵、工艺复杂、施工难度大,在油灌区、重要木结构公共建筑、高温场所等耐火要求高且经济性可以接受的场合,可采用这种耐火性能好的电缆。

选用

    根据耐火电缆的具体特性,设计人员在设计选用时应注意以下几个问题:

(1)当耐火电缆用于电缆密集的电缆隧道、电缆夹层中,或位于油管、油库附近等易燃场所时,应首先选用A类耐火电缆。除上述情况外且电缆配置数量少时,可采用B类耐火电缆。

(2)耐火电缆大多用作应急电源的供电回路,要求火灾时正常工作。由于火灾时环境温度急剧上升,为保证线路的输送容量,降低压降,对于供电线路较长且严格限定允许电压降的回路,应将耐火电缆截面至少放大一档。

(3)耐火电缆不能当作耐高温电缆使用。

(4)为降低电缆接头在火灾事故中的故障机率,在安装中应尽量减少接头数量,以保证线路在火灾中能正常工作。如果需要做分支接线,应对接头做好防火处理。
